France PBR · Pilotage & suivi des cultures
Interface Homme-Machine pour photobioréacteurs
Réglez les paramètres de votre installation et suivez vos cultures depuis l’interface développée par France PBR : lumière, gaz, circulation, données et consommations.
Les fonctions disponibles sont définies selon le modèle, l’instrumentation et les options retenues pour votre équipement.
Discuter de mes besoins de pilotage →
Qu’est-ce qu’une IHM ?
Une Interface Homme-Machine, ou IHM, permet à l’utilisateur de dialoguer avec un équipement : consulter des mesures, définir des consignes et commander les fonctions prévues par le système.
Pour un photobioréacteur, elle rassemble les informations utiles à l’exploitation de la culture et facilite les réglages quotidiens. Les mesures affichées dépendent notamment des capteurs installés.
Les fonctions de pilotage France PBR

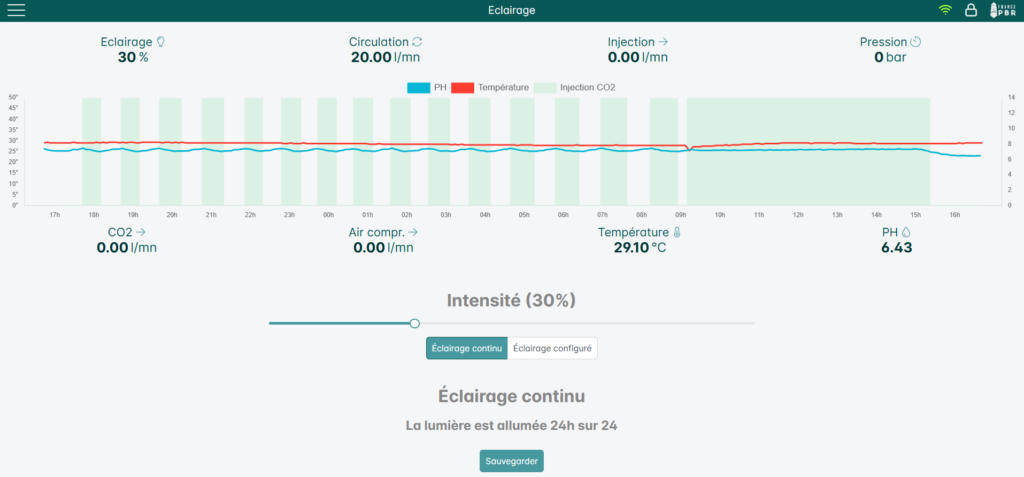

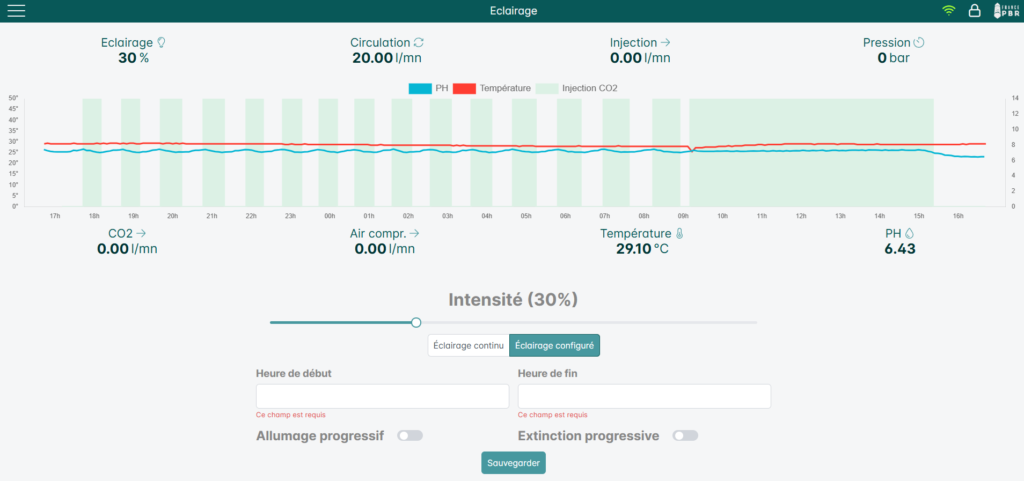

Éclairage programmé
Réglage d’intensité, fonctionnement continu ou plages horaires, avec allumage et extinction progressifs. La configuration peut prévoir de un à trois canaux de couleur.

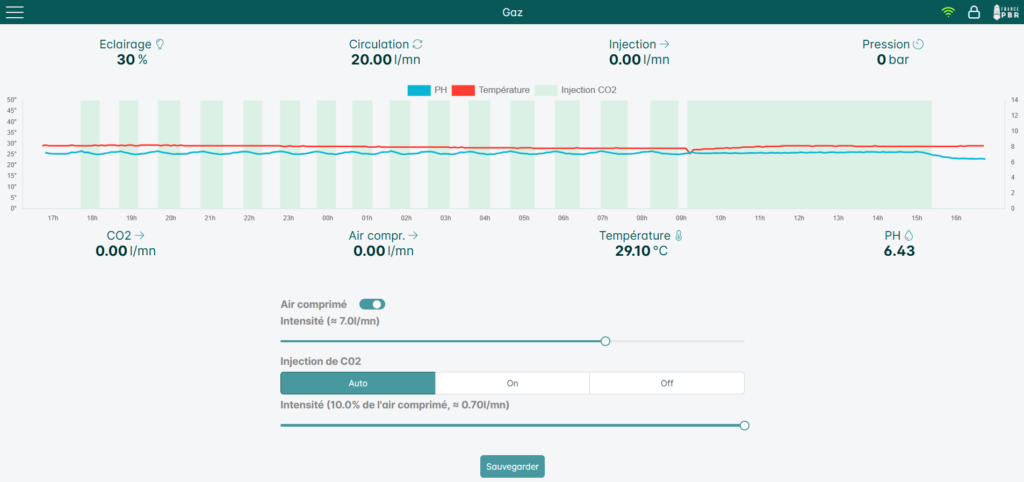

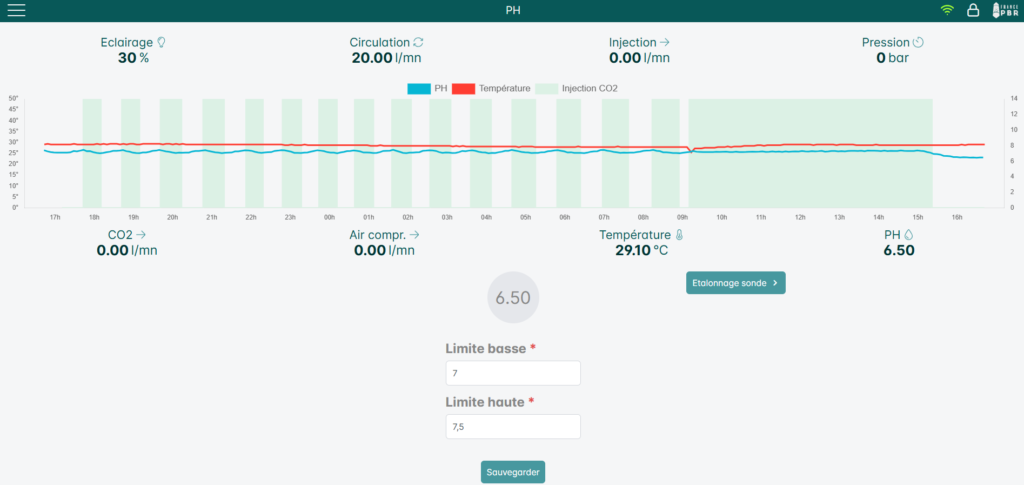

Gaz et régulation du pH
Réglage de l’air comprimé et choix du mode CO₂ : automatique selon le pH, continu ou arrêté. Les seuils de pH et l’étalonnage de la sonde sont accessibles depuis l’interface.

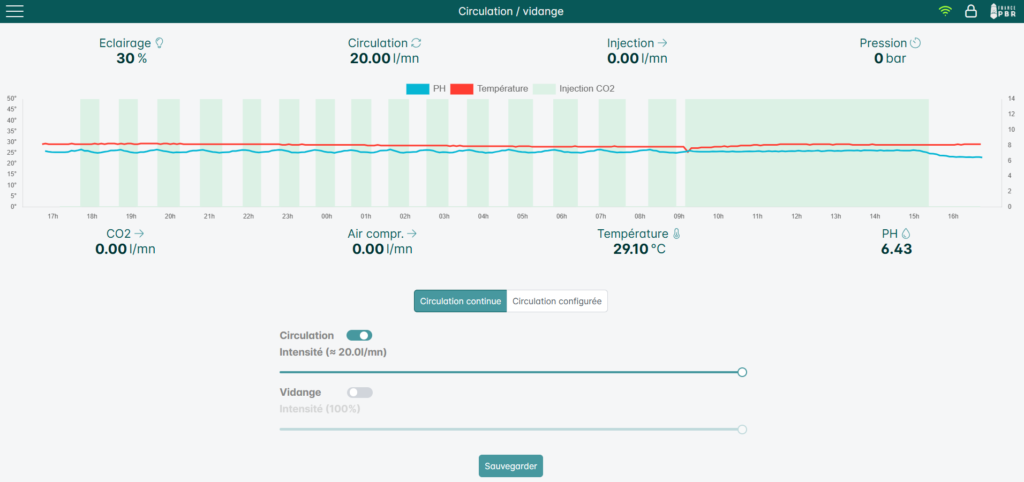

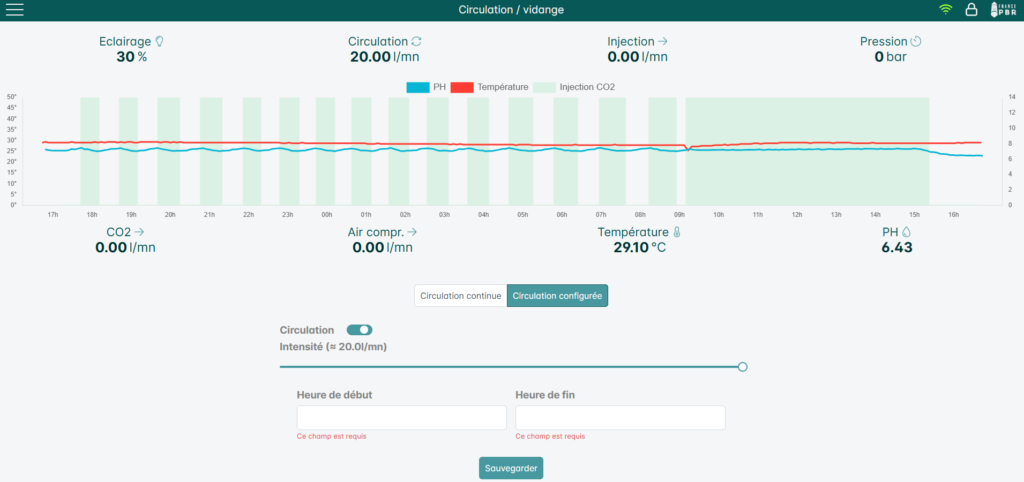

Circulation et vidange
Commande de la circulation en continu ou sur un créneau horaire, réglage du débit et commande de la vidange.

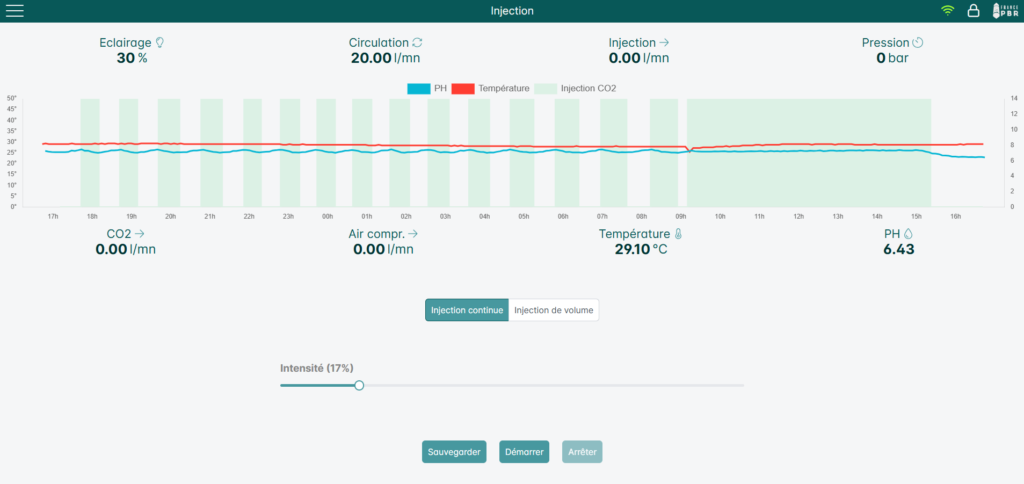

Injection de liquide
Injection en continu ou selon un volume cible, avec arrêt automatique lorsque le volume demandé est atteint.

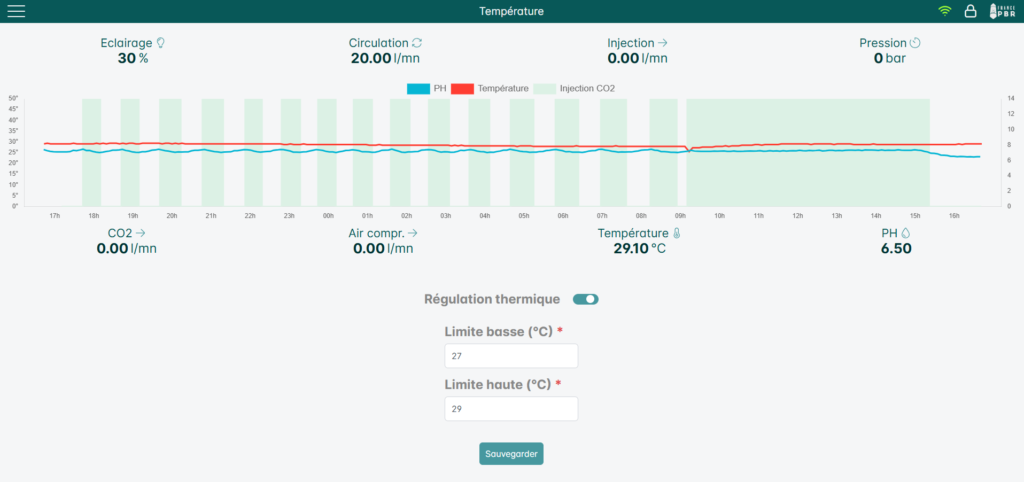

Régulation thermique en option
Activation de la régulation et définition de limites de température lorsque l’équipement thermique est installé. Les températures atteignables dépendent de l’installation et des conditions d’utilisation.
Capteurs et courbes de suivi
Visualisation du pH, de la température, de la pression et des débits. Les sondes optionnelles de biomasse et d’oxygène dissous ajoutent leurs valeurs et leurs courbes au suivi.

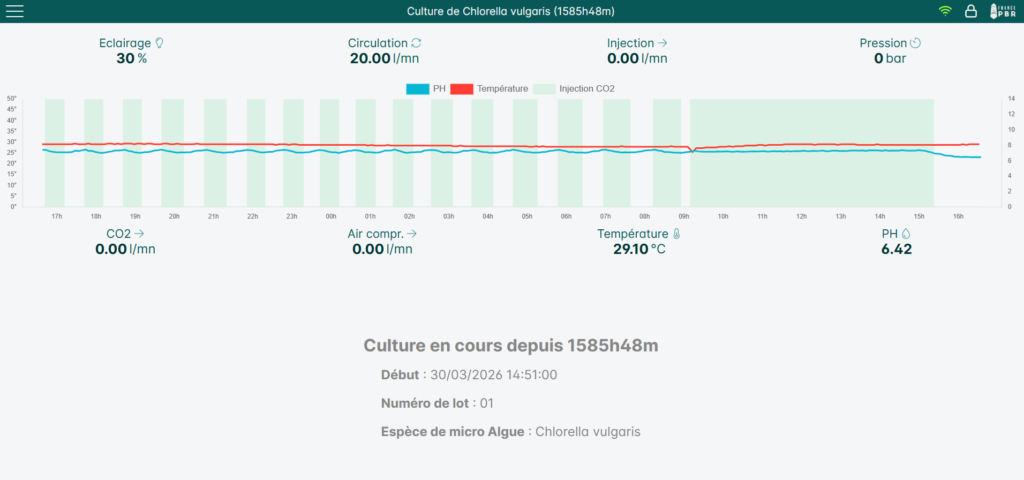

Suivez chaque culture et chaque lot
Au démarrage, renseignez la date, l’espèce de microalgue et le numéro de lot. Le tableau de bord affiche ensuite la durée de culture, les principaux paramètres et leurs courbes.

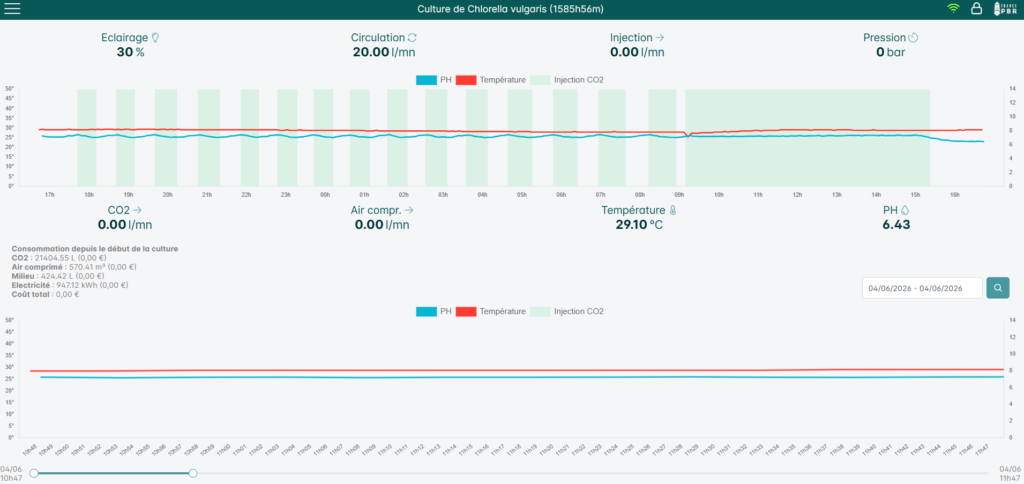

L’historique permet de choisir une période et de zoomer sur les mesures. À la fin d’une culture, les données peuvent être exportées sur une clé USB depuis l’écran de la machine, ou téléchargées sur l’appareil utilisé pour l’accès Web.
La clôture d’une culture est une action définitive : les données nécessaires doivent être exportées avant cette étape.

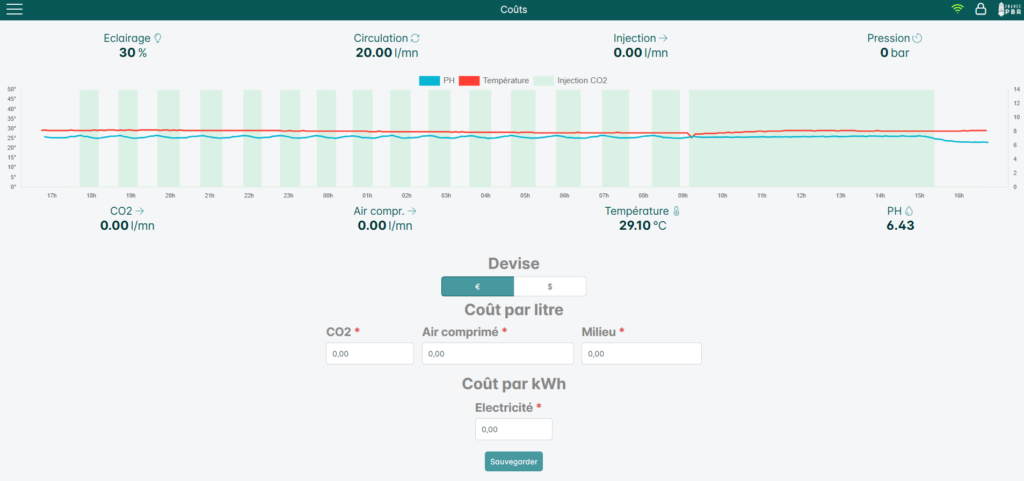

Consommations et estimation des coûts
Suivez les cumuls de CO₂, d’air comprimé, de milieu de culture et d’électricité depuis le début du lot. Les tarifs unitaires renseignés par l’utilisateur permettent de calculer le coût de ces consommations, en euros ou en dollars.
Ce montant correspond aux postes suivis par l’interface ; il ne constitue pas à lui seul le coût complet de production.
Maintenance et accès aux réglages
Suivi des pièces consommables
Enregistrez une pièce, sa référence, sa date d’installation et sa durée de vie attendue. Un rappel peut être défini avant l’échéance, avec un décompte en temps réel ou selon le temps d’activité de la machine. Les anciennes pièces restent consultables.
Comptes et verrouillage
L’interface distingue les accès utilisateur et administrateur. La session peut être verrouillée tout en conservant les valeurs de suivi visibles, avec une déconnexion après inactivité selon les réglages.
Configuration et étalonnage
L’administration regroupe les équipements optionnels, les réglages de calibration et les seuils de sécurité. Les changements de configuration et de paramètres réservés doivent suivre les conditions précisées par France PBR dans la notice.
Biomasse et corrélation
Avec la sonde optionnelle, l’IHM affiche la mesure optique brute et une valeur corrigée par un facteur de corrélation établi à partir de mesures sur la culture. Ce réglage ne correspond pas à une calibration interne de la sonde.

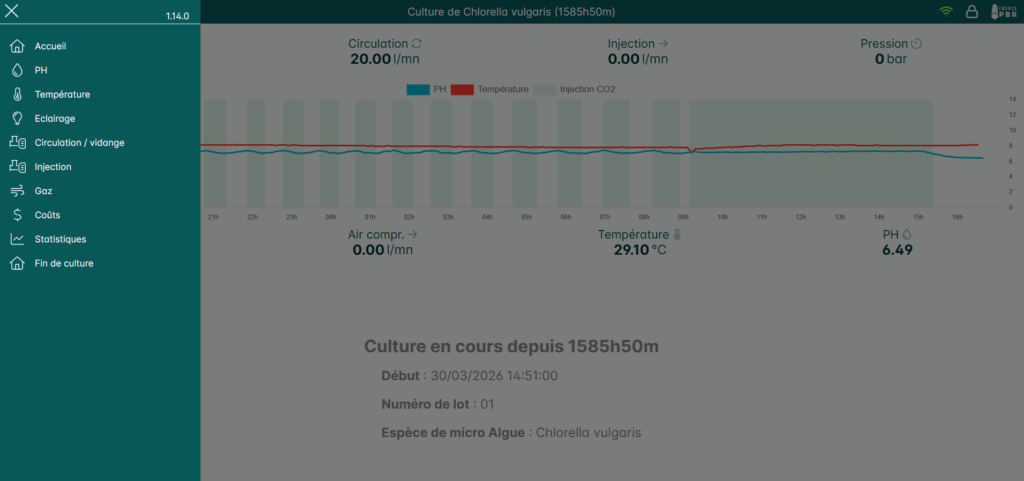

Découvrez les écrans de l’interface
Ces captures présentent les différentes fonctions de l’IHM France PBR. Elles illustrent des configurations existantes ; les écrans et les commandes disponibles sur votre équipement sont définis lors du projet.












Vous pouvez cliquer sur une capture pour l’ouvrir en grand format.
Vos machines accessibles à distance
La plateforme France PBR permet de retrouver les machines associées à votre accès, de les renommer et de visualiser leur état de connexion : jamais connectée, hors ligne ou en ligne.
Lorsqu’une machine est en ligne, ouvrez son IHM pour consulter les mesures et utiliser les commandes autorisées. Les données d’une culture peuvent être exportées directement sur l’appareil depuis lequel vous êtes connecté.
Les modalités de connexion et les droits d’accès sont définis lors de la mise à disposition de votre équipement.
Une interface associée à votre équipement
Découvrez les installations présentées sur notre site et échangeons sur les fonctions de pilotage adaptées à votre projet.
Questions sur l’Interface Homme-Machine
Quels paramètres peut-on suivre ?
Les écrans présentent notamment l’éclairage, les gaz, le pH, la circulation, les consommations et les statistiques. Les paramètres effectivement disponibles dépendent des capteurs et des fonctions de l’équipement.
Peut-on exporter les données de culture ?
Oui. La notice décrit un export sur clé USB depuis l’IHM de la machine et un téléchargement sur l’appareil utilisé pour l’accès Web. L’export est à réaliser avant de terminer la culture.
Peut-on réguler le CO₂ à partir du pH ?
Cette fonction est présentée parmi les possibilités de pilotage. Elle nécessite une configuration et une instrumentation adaptées au projet.
Toutes les fonctions sont-elles incluses sur chaque machine ?
Non, les fonctions dépendent du modèle, des options et de l’instrumentation retenus. La configuration de votre interface est à préciser lors de la définition de l’équipement.
Définissons votre pilotage
Quels paramètres souhaitez-vous mesurer et commander ? Présentez-nous votre équipement et vos besoins pour étudier la configuration de l’IHM.
